Übersicht

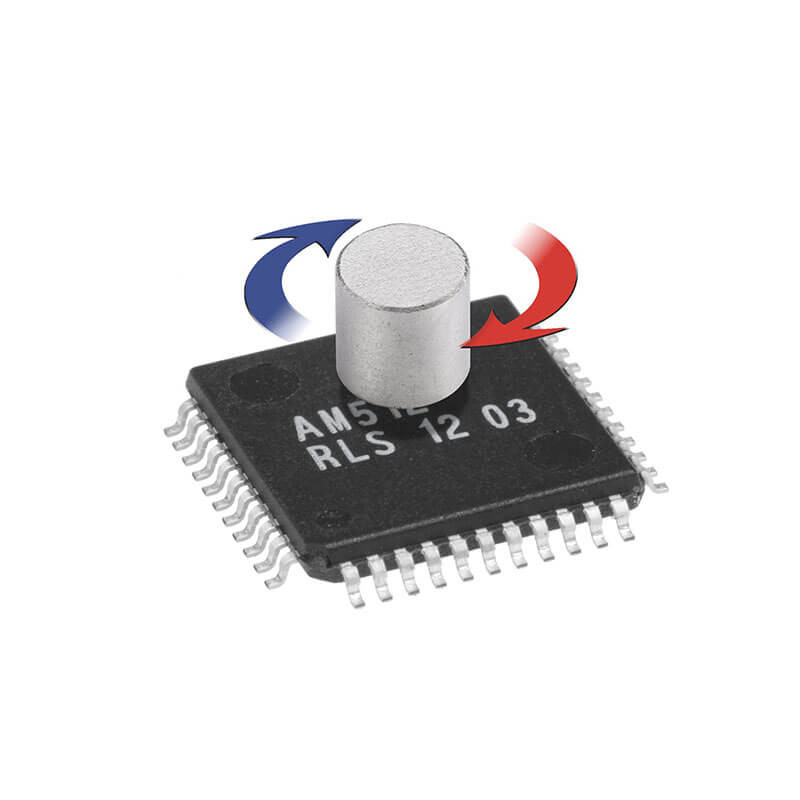

Der Chip erfasst die Winkelposition des über ihm platzierten Permanentmagneten. Der Permanentmagnet muss diametral magnetisiert und zylinderförmig sein.
Integrierte Hall-Sensoren erfassen die Verteilung der magnetischen Flussdichte auf der Oberfläche des Siliziums. Die Hall-Sensoren sind kreisförmig um die Mitte des Chips verteilt und generieren eine Spannung, die proportional zur Verteilung des Magnetfeldes ist.
Merkmale
- Berührungsloser Drehgeber der Winkelposition über 360°
- 9 Bit absoluter Drehgeber
- Hohe Drehzahlen bis zu 30.000 U/min
- 5 V Spannungsversorgung
- Niedriger Stromverbrauch, typischerweise 20 mA.
- Zulässiger Betriebstemperaturbereich (-40 °C bis +125 °C)
- SMD Gehäuse LQFP44
Vorteile
- Ideal für raue Umgebungen dank magnetischer Abtastung
- Vollständige Ein-Chip Lösung
- Optimierte Linearität
- RoHS-konform
Angebot anfordern
Datenblatt
Produktdaten
System
Gebertyp
Absolut, Inkrementell
Ausgangssignale
Analoger Sinusausgang, Inkrementell, Parallel, Seriell SSI
Auflösung
9 Bit
Maximale Geschwindigkeit
30.000 U/min
Elektrisch
Versorgungsspannung
5 V
Stromaufnahme
Typ. 20 mA
Umwelt
Temperatur
Betrieb: -40 °C bis 125 °C
Anwendungen
