概觀

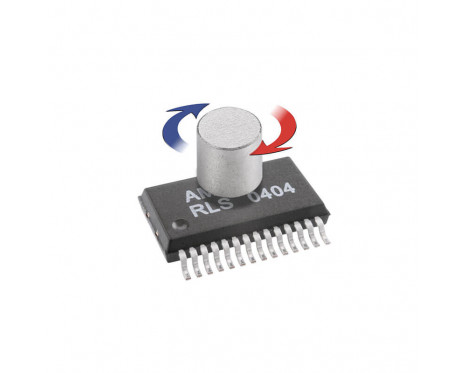

IC 會感測芯片上永久磁鐵的角度位置。永久磁鐵必須經過徑向極化，且外型須為圓柱體。
AM256 使用霍爾效應感測器技術，偵測矽晶片表面的磁通密度分布。霍爾效應感測器以 IC 為中心，呈環狀陣列，利用電壓來表示磁場分布。
特徵
- 8 位元絕對式編碼器
- 高旋轉速度可達 60,000 rpm
- 5 V 電源
- 低耗電量（一般為 13 mA）。
- 廣泛的工作溫度範圍（-40°C 至 125°C）
- SMD 封裝 SSOP28
優點
- 360° 非接觸式角度位置編碼
- 磁性感測適用於嚴苛環境
- 完整的系統單芯片解決方案
- 經出廠優化的線性度
產品資料
系統
編碼器類型
增量式, 絕對式
輸出
SSI, 增量式, 平行, 類比正弦
解析度
8 位元
最高速度
60,000 RPM
電氣
供應電壓
5 V
電流消耗
標準值 13 mA
環境
溫度
工作溫度：–40 °C 至 125 °C
應用範圍
系統部件
